KJG-81钼精矿专用空心桨叶干燥机

一、设计依据及设备参数

I、设计依据

 1、物料：钼精矿

 2、产量：4t/h

 3、初水分：～18%

 4、终水份：≦5%

 5、干燥温度：～130℃

 6、热源：0.3MPa蒸汽

 7、材质：全碳钢

8、安装：室内

9、电源：380V/50Hz

10、环境温度：取平均20℃/760mmHg

相对湿度: φ=60%

II、设备选型数据

 1、选用型号：KJG-81空心桨叶干燥机

 2、水份蒸发量：～634.15H2Okg/h

 3、湿品处理量：～4.634t/h

 4、耗热量：～80万大卡/小时

Ⅲ、设备参数

1．干燥温度：～130℃

2．蒸发能力：～634.15kgH2O/h

   单位蒸发量：～7.83kgH2O/h•m2

3．热源：0.3MPa蒸汽

   蒸汽温度：133℃

4．主机加热面积：81平方米

5. 主机容积：6.43m3

6. 传动电机：55kw

7. 进料装置：料斗

8. 出料搅拢电机：4kw

9. 脉冲布袋除尘器：MC-48

10.引风机：11kw/台

11.装机总功率：70kw

二、产品介绍

  1、工作原理：空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，经过布袋除尘器过滤，将干燥后的细粉回收下来，湿空气由引风机排出室外。

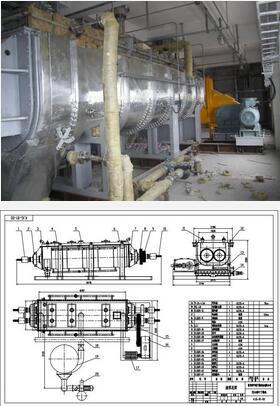

（1）用于纳米级氢氧化铝烘干

  2、设备优点：

  2.1桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

  2.2桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

  2.3处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

  2.4环境污染小：携带空气量很少，粉尘物料夹带很少。

  2.5操作费用低。

  2.6操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

 3、使用领域

   桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作：煅烧（低温）、冷却、干燥（溶剂回收）、加热（融化）、反应和灭菌。搅拌 桨叶同时又是传热面，使单位有效容积内传热面积增大，缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动，在轴向区间内，物料的温度、湿度、混合度梯度很小。

（2）空心桨叶干燥机叶片
　3.1用导热油做热介质，桨叶干燥机可完成低温煅烧工作。如：二水硫酸钙（Ca2SO4·2H2O）煅烧转化为半水硫酸钙（Ca2SO4·1/2H2O）。碳酸氢钠（NaHCO3）经煅烧 转化为纯碱（Na2CO3）等。
　3.2通入冷却介质，如水、冷却盐水等即可用来冷却。如：使用于纯碱行业的桨叶式凉碱机，取代老式的空气冷却凉碱机，节省了能源及尾气处理设备，降低了操作费用 ，还可用于钛白粉、镍铁合金粉及各种粉粒状物料的冷却。在单台机里可以将物料从1000℃冷却到小于40℃。
　3.3干燥,设备最主要的功能，不使用热空气，使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。
　3.4轴向区间内，温度、湿度、混合度的均匀性，使得设备可用来加热或融化，或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。 桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积，很快就将物料加热到灭菌温度，避免了长时间加热而改变物料品质。

适应物料

 3.5石化行业：聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

  3.6环保行业：PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。

  3.7饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥

  3.8食品行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。

  3.9化工行业：纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

（3）用于超细石膏粉烘干

（4）用于酶制剂烘干

（5）用于药渣烘干

（6）用于纳粹氧化锌烘干

（7）KJG-81桨叶干燥机流程图

四、供货范围

  1、型号：KJG-81

  2、传热面积：81m2

  3、有效容积：6.43m3

  4、主机设计转速：1-15rpm

  5、传动电机功率：55kw（变频调速）

  6、总功率：70kw

  7、主要配置说明：

  7.1加热系统：（新风进口必须经过加热后才能进入主机箱体，提高干燥效率）

  7.2型号名称：SRL型铝翅片式蒸汽加热器

  7.3菜热面积：120m2

  7.4 材质：A3无缝管绕铝翅片

  7.5干燥主机（单台）：

  7.5.1  主机上箱体: Q235/δ=4mm

  7.5.2  下箱体主机内壁：Q235/δ=14mm 1件

  7.5.3  下箱体主机夹套：Q235/δ=14mm 1件/冲压件

  7.5.4  保温厚：δ=80mm硅酸铝 封面板Q235/δ=1.5mm

  7.5.5  法兰：Q235-A/δ=30mm   2件

  7.5.6  端盖板：Q235-A/δ=30mm  2件

  7.5.7  填料座：45钢 (填料: 20x20四氟盘根) 4件

  7.5.8  填料压盖： Q235-A    4件

  7.5.9  空心浆叶主轴：2件 Q235/φ377*30mm

         中心套管：φ76*8mm

  7.5.10 热源管路: Q235/δ=10mm   1套

  7.5.11 浆叶片：Q235/δ=10mm    1套

  7.5.12 下料口：Q235/δ=10mm   1套

         溢流板: Q235/δ=10mm   1套

  7.5.13 ZSY-硬齿面减速机：   1台

  7.5.14 传动齿轮：2只

  7.5.15 传动链轮：2只

  7.5.16 旋转接头：4件

  7.5.17 轴承座： A3焊接件   2件

  7.5.18 主机支架：A3槽钢焊接件/喷防锈漆  1件

  7.6 加料系统

  7.6.1  进料斗：Q235/3mm   1件

  7.7出料螺旋：

  7.7.1型号名称：219螺旋出料器

  7.6.2  功率：4kw变频

  7.6.3  材质：Q235

  7.6.4  附：螺旋轴SUS304/1件；

         螺旋片Q235/1套；传动电机4kw

  7.7.5 清理阀门：Q235

  7.8 除尘回收系统

  7.8.1 引风管：Q235/1套

  7.8.2 布袋除尘器：MC-48/1台

        材质：Q235/δ=3mm

        过滤面积：36m2

  7.8.3 引风机：9-26-4.5A/11kw/1台

  7.9 控制系统：

  7.9.1  控制柜：喷塑柜1台

  7.9.2  电器元件：正泰电器/1套

  7.10其他资料：电器原理图、产品合格证书、设备使用说明书

  7.11设备主要配置清单
