10t/d污泥干化减量方案
众所周知，随着地球环境的恶化，尤其对于目前全球工业大发展的今天，使全人类不得不采取有效地方法和手段解决、消除目前存在的各种环境问题。我国为此也相继出台了一系列的环境保护法律和标准，以达到对污染的控制。而在三废污染中，废水首当其位，污水的排放、污泥的处理成为了环境综合治理工作中的新难点、新挑战，直接影响着环保的进程。
污泥种类繁多，成分复杂，有污水污泥、造纸污泥、电镀污泥、制药污泥等几百个品种。其共同特性为含水大、粘性强、水分多、在烘干过程中易粘结成团、产生粘黏和粘壁的现象，使得烘干效率低、效果差。常州市中通干燥设备有限公司的KJG空心桨叶干燥机（污泥干燥机），针对污泥的这些特性，有效地做到了污泥的减量化、无害化、稳定化、资源提供化的效果，提供了污泥处理灵活、高效、安全、稳定的保证，使得污泥综合利用的水平跃上了一个新台阶。公司备有试验样机，可供带料试验。
常州市中通干燥设备有限公司在吸收国内外先进技术的基础上，进行改进、优化设计的空心桨叶干燥机，可对各种污泥进行间接加热，快速蒸发水份完成干燥操作。设备中特殊的楔型搅拌传热桨叶，在交叉向外反转时可有效提高热利用效率，同时具有自清洁功能。

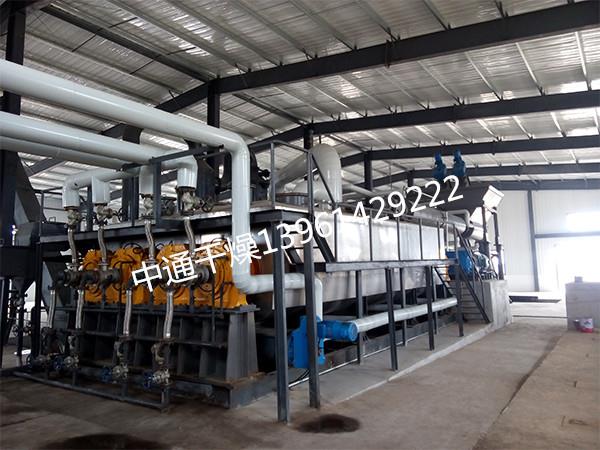

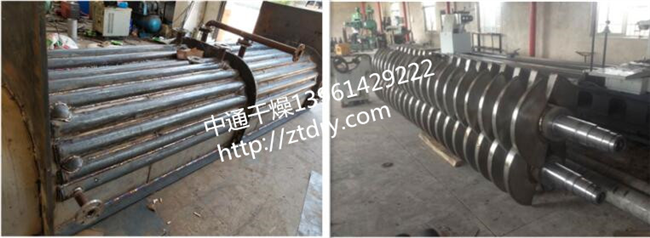

概述：空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型 桨叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。
特点：
● 桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置 保温层，对浆状物料，蒸发1kg水仅需1.3kg水蒸汽。
● 桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。
● 处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。
● 环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。
● 操作费用低：该设备正常操作，仅1-2人/天。低速搅拌及合理的结构。磨损量小，维修费用很低。
● 操作稳定：由于楔型桨叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。更新加热介面，与器身和桨叶接触，被充分加热，蒸发污泥所含的水分。同时污泥随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使污泥中渗出的水分继续蒸发，最后干燥均匀的合格产品由出料口排出。这款机型的主要优点在于能耗低、投资成本低、处理范围广、环境污染小、稳定性高、人工利用率低。作为一款新型、节能、环保、高效的污泥处理设备，它在众多污泥处理企业的使用过程中，有着良好的口碑。特别是在国家政策的推动下，它的利用率在逐年不断地增长，是缓解污泥产量和污泥处理能力滞后矛盾的一项有效措施装备，相信在不久的将来，它的市场前景会更大，它将作为工业环保中的一把利器，为国家减排目标和水环境改善作出贡献!
二、物料及设备参数
一）物料参数条件：
-
物料：污泥
-
初始水份：～85%
-
终水份：～25%
-
干燥温度：～150℃
-
处理量：10t/24h
-
热源：0.6MPa蒸汽
-
材质：接触物料部分304，其余碳钢
二）选用设备型号及数据
|
项 目 技术参数 |
KJG-40-00 |
||
|
工作形式 |
连 续 |
||
|
加热方式 |
0.6MPa蒸汽 |
||
|
除尘形式 |
旋风分离器 |
||
|
传热面积 |
M2 |
40 |
|
|
工作容积 |
M3 |
2 |
|
|
传热效率 |
% |
≥80 |
|
|
水份蒸发能力 |
H2Okg/h·m2 |
320～340 |
|
|
搅拌转速 |
RPM |
5～10 |
|
|
主电机 |
功率 |
Kw |
22 |
|
减速机 |
型 号 |
ZSY |
250 |
|
扭距力 |
N.m |
12500 |
|
|
承受压力 |
主 轴 |
Mpa |
0.5 |
|
盘 管 |
0.8 |
||
|
旋风分离器 |
型 号 |
SCQ |
600 |
|
风 速 |
m/S |
16～17 |
|
|
引风机
|
型号 |
9-19NO |
4A |
|
功率 |
kw |
4 |
|
|
风量 |
m3/h |
1800～2000 |
|
|
风压 |
Pa |
3800～4000 |
|
|
装机功率 |
kw |
28.2 |
|
|
荷载重量 |
T |
15 |
|
|
设备蒸发能力视干燥温度、物料特性、水份存在形式不同变化，上述数据为理论值。 |
|||
三、制作参数及供货范围：
一）制作参数
1、热风补充：翅片式蒸汽加热器，新风经加热后进入主箱体，防止结露的同时提高干燥效率。
1.1型号名称：SRL型铝 数量：40m2
2、加料斗：304
3、干燥主机：
3.1.1保温：硅酸铝/Q235
3.1主机上箱体: 304/δ=2mm
3.2下箱体主机内壁：304/δ=10mm
3.3主机下箱体盘管：Q235/δ=8mm
3.4下箱体保温厚：硅酸铝/δ=60mm
3.5下箱体保温封面：Q235/δ=1.5mm
3.6下箱体端面法兰：Q235-A/δ=30mm/2件
3.7下箱体端盖板：Q235-A/δ=20mm 2件
3.8填料座：45钢 (填料: 20x20四氟盘根) 4件
3.8.1填料压盖： Q235-A 4件
3.9空心桨叶主轴：A3/φ219*25mm包304/δ=3mm 2支
3.9.1回水管：A3/φ76*10mm
3.10 热源进出管路: Q235无缝管
3.11 桨叶片：304/δ=8mm
3.12 下料口：304/δ=6mm
3.12.1溢流板: 304/δ=10mm
3.13传动齿轮：2只
3.14传动链轮：2只
3.15旋转接头：2件
3.16轴承座： A3焊接件 4件
3.17主机支架：A3/16#槽钢/喷防锈漆 1件
3.18出料系统：
3.18.1 型号名称：LSJ-250
3.18.2 功率：2.2kw
3.18.3 材质：304/Q235
3.18.4附：进料管316L/1件；螺旋轴316L/1件；
螺旋片304/1套
4、除尘回收系统
4.1引风管：Φ200mm
4.1.1材质：304/1套
4.1.2法兰：Q235/δ=10mm
4.2 旋风分离器：304/δ=2mm
蝶阀/料筒：304
4.3引风机：9-19-4A/2.2kw
5、控制系统：
5.1 控制柜：喷塑柜1台
5.2 电器元件：正泰电器/1套
6、其他出厂资料：
6.1设备平立面布置图；
6.2产品合格证书、设备使用说明书；
6.3电器控制原理图
二）供货范围
|
序 号 |
名 称 |
规格及材质 |
说 明 |
数 量 |
|
1 |
补充加热器 |
Q235/铝片 |
50m2 |
1组 |
|
2 |
进风连接管 |
Q235-A |
含法兰 |
1件 |
|
3 |
热源进管 |
Q235-A |
含法兰 |
1套 |
|
4 |
冷凝水回管 |
Q235-A |
含法兰 |
1套 |
|
5 |
桨叶主轴 |
45# |
Φ273*25mm |
2支 |
|
外 包 |
304 |
δ=3mm |
1件 |
|
|
6 |
桨叶片 |
304 |
δ=8mm |
2组 |
|
7 |
下箱体内壁 |
304 |
δ=10 |
1台 |
|
加热盘管 |
Q235 |
δ=8mm |
1套 |
|
|
保温棉 |
硅酸铝 |
δ=60mm |
1件 |
|
|
封面板 |
Q235 |
δ=1.5mm |
1件 |
|
|
8 |
主机上箱体 |
304 |
δ=3mm |
1件 |
|
9 |
填料箱 |
Q235 |
组合件 |
4件 |
|
填料压盖 |
Q235 |
组合件 |
4件 |
|
|
10 |
旋转接头 |
Q235 |
组合件 |
2件 |
|
11 |
轴承座 |
Q235 |
组合件 |
4件 |
|
12 |
齿 轮 |
45# |
组合件 |
2只 |
|
13 |
传动电机 |
22kw-4 |
大中股份 |
1台 |
|
14 |
圆柱齿轮减速机 |
ZSY-250 |
江苏强星 |
1台 |
|
15 |
链轮、链条 |
45# |
组合件 |
1套 |
|
16 |
旋转接头 |
组合件 |
组合件 |
2件 |
|
17 |
溢流板 |
304 |
δ=10mm |
1套 |
|
18 |
U型出料搅拢 |
304/Q235 |
2.2kw |
1台 |
|
19 |
清理阀门 |
304/Q235 |
|
1套 |
|
20 |
出料观察视镜 |
组合件 |
Φ200 |
2件 |
|
21 |
排风总管 |
316L |
δ=2mm |
1件 |
|
22 |
旋风分离器 |
316L |
δ=2mm |
1台 |
|
23 |
引风机 |
Q235 |
|
4kw |
|
24 |
烟囱管 |
Q235 |
δ=2mm |
1件 |
|
25 |
控制柜 |
标准柜 |
按钮式 |
1台 |
|
变频器 |
3kw/22kw |
深圳易驱 |
2台 |
|
|
低压元件 |
组合件 |
正泰元件 |
1套 |
|
|
26 |
辅助材料 |
密封件、螺丝 |
|
1批 |
|
备
注 |
1. 电柜至所有电机间连接电缆需方自备； 2. 所有电机均采用江苏大中产品； 3. 变频器采用深圳易驱； 4. 低压电器采用中国正泰； 5. 不锈钢板材采用太钢或张浦产品； 6. 槽钢采用马钢产品；风机采用常州产品； 7. 货到施工现场由需方负责卸车。 |
|||
三）备品备件清单
|
1 |
密封垫 |
发泡橡胶 |
１件 |
|
2 |
旋转接头密封件 |
石墨环 |
2只 |
